ZSK礦用自動排水電控裝置
用途：
ZSK礦用自動排水電控裝置（簡稱“系統”），適用于含有爆炸性氣體（甲烷）和煤塵的礦井中，運用先進可靠的PLC控制技術，對水泵的各項運行參數和電氣參數進行實時監測和分析，監測水泵系統的運行工況，對可能發生的故障進行預警，控制水泵按預定控制程序自動完成水泵的定時起動、均時運行、避峰填谷等操作程序。實現礦井中央排水泵房的運行監測、智能控制、遠程監控、運行管理等功能，達到泵房**********運行和無人值守的目的。
基本功能：
系統控制信號：水泵、真空泵起動器的起停；電動球閥、電動閘閥的開閉。
系統監測信號：水泵、真空泵起動器的運行、故障反饋信號；電動球閥、電動閘閥的開閉反饋信號；水泵排水管路壓力信號；水泵吸水管路真空度信號；水倉水位高度信號；主排水管路水流量信號；電機溫度信號；電機運行電流信號。
系統記錄功能：各水泵系統本次運行時間、累計運行時間、排水量記錄；系統運行數據記錄；系統報警數據記錄；水倉歷史水位變化記錄。
系統顯示功能：通過15吋防爆顯示器及本安操作臺指示燈，清晰顯示系統運行信息、設置信息、故障信息、記錄信息。
系統通信功能：與各起動設備進行Modbus-RTU通信，讀取設備運行、故障信息；與礦井環網進行以太網通信，將系統數據上傳至全礦自動化系統網絡。
系統自動控制功能：
1）水倉水位控制原則（自動控制基本原則）
設有低水位、高水位、危險水位三個水位。水位高于高水位時，起動運行泵；水位高于危險水位時，起動運行泵、備用泵；水位高于低水位、低于高水位，但處于低電價時段，起動運行泵。水位低于高水位時，停止備用泵，運行泵保持運行；水位低于高水位，但處于高電價時段，停止運行泵；水位低于低水位時，停止運行泵。
2）均時運行控制原則
按照累計運行時間循環起動，每次先起動累計運行時間**小的水泵，實現均時運行。
3）電價避峰填谷控制原則
水位超過低水位，但未到高水位，此時若處在低電價時，自動起動運行泵。（“峰”早八點到晚九點；“谷”晚上十一點后到早上七點）。
系統手動控制功能：根據實際需要，在操作臺處手動控制水泵及其它設備的起停。自動優先，手動模式情況下，水位不正常情況下，應報警，若長時間不處理，則自動轉為自動控制模式。
系統保護功能：流量保護、壓力異常保護、超溫保護、電動閘閥故障、真空度保護、水位超限保護、水位變化率異常保護、排水量異常保護。

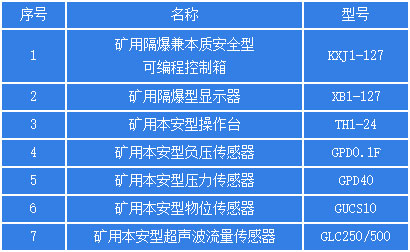

系統組成：
